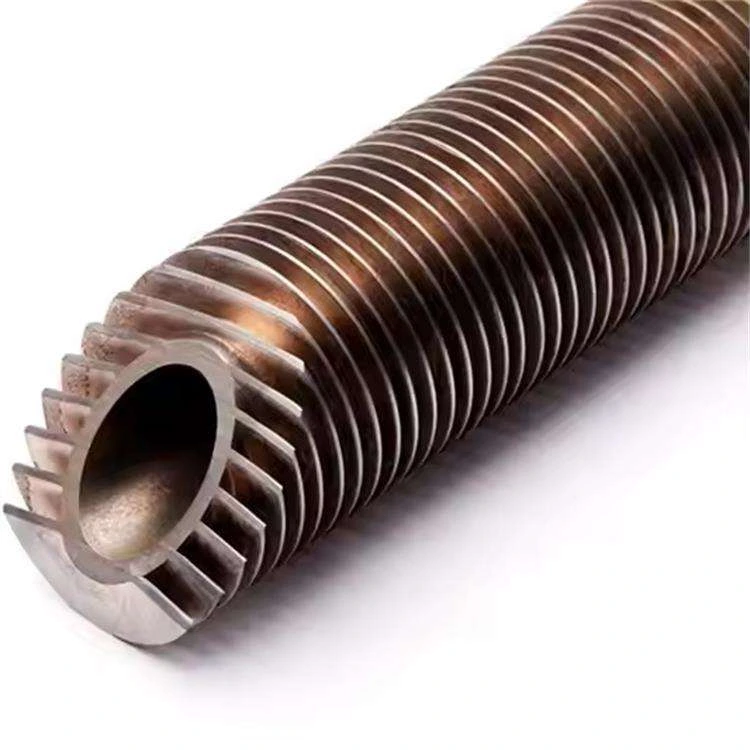

Tubos aleteados de aluminio y cobre para serpentines de condensadores e intercambiadores de calor.

Este tubo aleteado es un producto de transferencia de calor bimetálico en el que una aleta de aluminio se enrolla y adhiere a un tubo interior de cobre. El núcleo de cobre transporta el fluido de trabajo y mantiene la resistencia a la corrosión y la conductividad térmica del cobre, mientras que la aleta de aluminio aumenta la superficie exterior para que se pueda intercambiar más calor en la misma longitud de tubo. Los dos metales se mantienen unidos a lo largo de toda la longitud para que la aleta permanezca en contacto con el núcleo y no se separe durante el funcionamiento. La aleta se forma a partir de una tira que se enrolla sobre el núcleo y se prensa en un perfil helicoidal o longitudinal, según el diseño de la bobina. La altura, el paso y el espesor de la aleta se ajustan para que coincidan con la carga del intercambiador de calor: un paso más cerrado proporciona una mayor superficie en una longitud más corta, mientras que un paso más abierto reduce el riesgo de ensuciamiento cuando la corriente de aire transporta polvo o pelusa. El diámetro del tubo central y el espesor de la pared se seleccionan a partir del plano y de los requisitos de presión del circuito. El conjunto se utiliza en condensadores refrigerados por aire, evaporadores, enfriadores de aire, unidades fan coil y serpentines de intercambiadores de calor similares, así como en radiadores y enfriadores secos. El tubo de núcleo de cobre y las aletas de aluminio también se utilizan en equipos de refrigeración y aire acondicionado donde se requiere un serpentín compacto con una gran superficie externa, y en refrigeración de procesos donde el lado del tubo transporta agua, mezclas de glicol o refrigerante. Debido a que el núcleo y la aleta son de metales diferentes, la unión entre ellos es la parte crítica del producto. El contacto se mantiene mediante el enrollado mecánico y el ajuste entre la base de la aleta y la pared del tubo, y los serpentines se manipulan de manera que la aleta no se aplaste ni se afloje antes del montaje. Los extremos del tubo de núcleo se dejan lisos para soldar, soldar o abocardar en el colector, y la forma del extremo requerida se acuerda antes de la producción. Los tubos se suministran en longitudes rectas o en forma de bobina, cortados a la longitud solicitada en el pedido. Los tamaños de núcleo más comunes varían de 6 mm a 25 mm de diámetro exterior, con una altura de aleta de 4 mm a 12 mm y un paso de aleta que se ajusta al lado de aire de la serpentina. Las dimensiones, el paso de aleta y el tamaño del núcleo se verifican con respecto al plano, y la serpentina terminada se embala de forma que las aletas queden protegidas durante el transporte y el almacenamiento. Si se solicita, se puede comprobar el grado del material, el temple y las dimensiones con un certificado de fábrica que abarque el núcleo de cobre y la tira de aleta de aluminio.
